一、前言

Foreword

   随着节能环保意识在建筑领域中的不断提高，建筑外围护结构的保温性能检测逐渐成为建筑工程竣工验收的重要组成部分。稳态热传递性质测定系统作为测定建筑墙体或构件传热系数的主要手段，探究其期间核查方法，对于确保仪器设备的正常使用有着重要意义。

   本文重点介绍了一种采用标准物质校准的方法，既能定期对保温材料导热系数测定仪进行核查和修正，又可以实现定期对建筑墙体传热系数测定系统进行核查和修正。

二、核查和修正过程

Verification and correction process

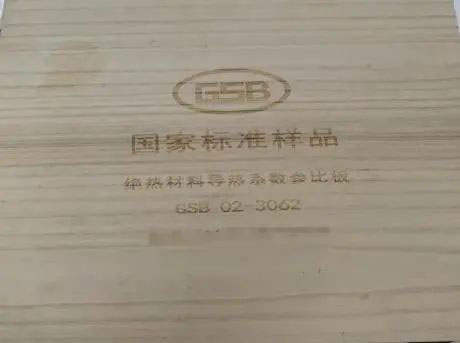

2.1标准物质

   根据使用环境和标准物质证书计算出标准物质的标准值，证书中的置信限或不确定度是计算整个核查修正过程不确定度的重要依据。如：

导热系数λ=-2.2181×10-3+1.1869×10-4×T

   T——试件平均温度，K以25℃为平均温度计算出绝热材料导热系数参比板的标准值为0.03315 W/(m•K)，随机不确定度为2.5%(包括样品的不均匀性)。

2.2核查仪器及样品准备

1、仪器设备：导热系数测定仪、稳态热传递测定装置。

2、核查样品：选用50mm厚的XPS挤塑板，在同一块挤塑板上制作两种样品，分别为：

(1)导热系数测定样品1：

300mm×300mm×30mm两块；

(2)传热系数测定样品2：

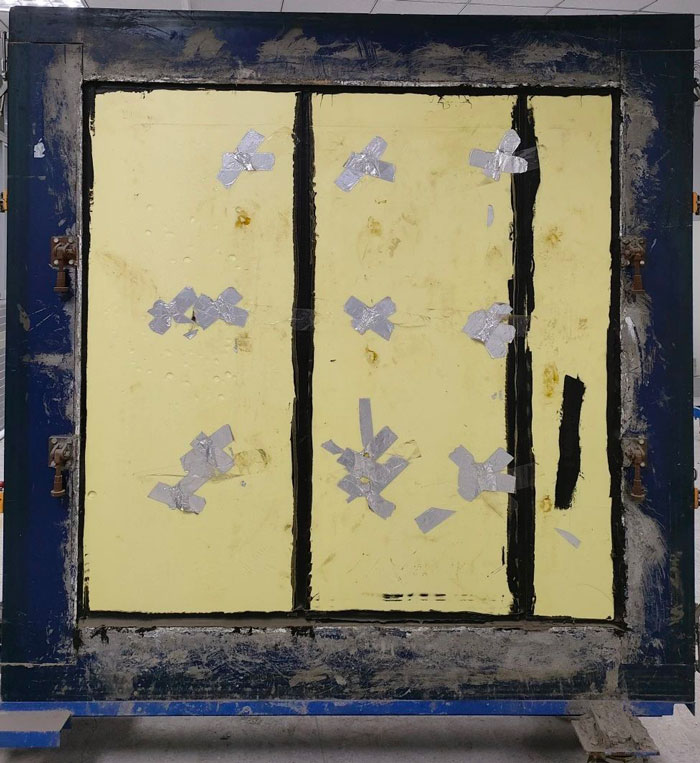

1470mm×1470mm×50mm一块。

   导热系数试验平均温度为25℃，传热系数试验平均温度为20℃。导热系数测定的检测依据为GB/T 10294-2008《绝热材料稳态热阻及有关特性的测定 防护热板法》，传热系数测定的检测依据为GB/T 13475-2008《绝热稳态传热性质的测定 标定和防护热箱法》。参照稳态热传递性质系统操作手册，编制该系统的期间核查作业指导书、质量记录等。依据GB/T 50176-93《民用建筑热工设计规范》中的公式进行计算得出数据结果。

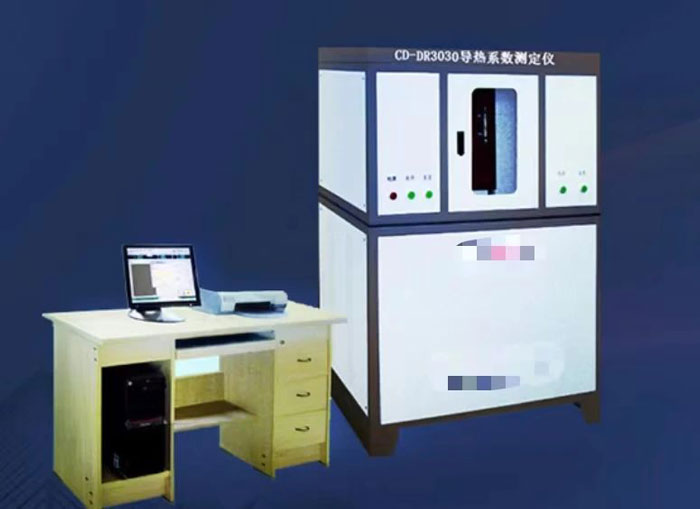

2.3导热系数测定仪核查和修正

用导热系数测定仪对标准参比板进行三次以上的反复测定，保证重复性良好的情况下，以平均值为观测值，与参比板的标准值比较得出修正值。如：标准参比板观测值的平均值为0.0364，0.03315/0.0364=0.911，则导热系数测定仪的修正系数为0.911。根据以上方法进行修正需要注意的是：不同的仪器设备和不同的试验平均温度，应有不同的修正系数。

2.4 传热系数测定系统的核查和修正

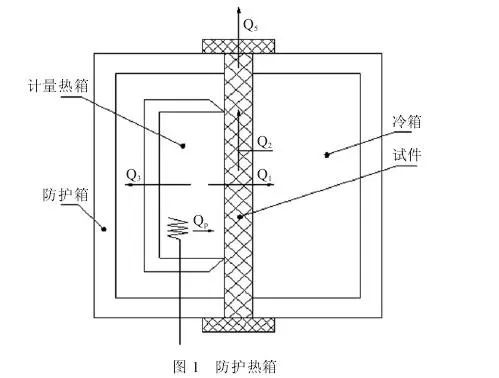

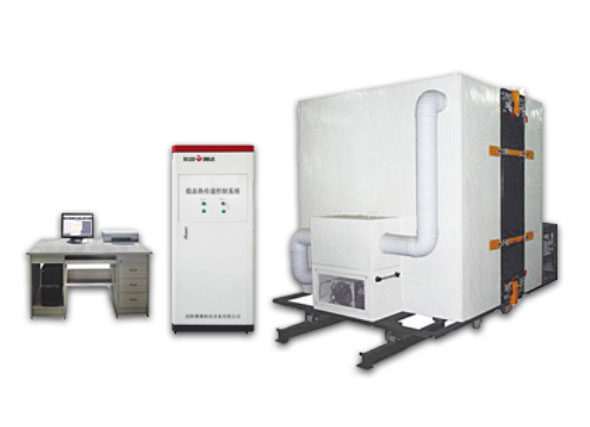

该系统是采用标准GB/T 13475-2008中的防护热箱法进行测定（如图1），安装试件样品2时注意试件的密封性，避免冷箱和热箱之间空气发生泄漏，影响试验结果的准确性。

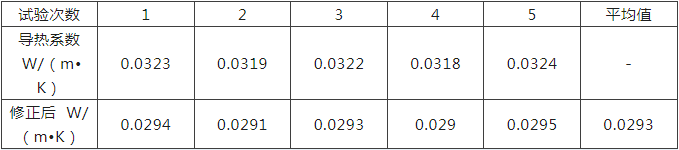

   使用2.3修正后的导热系数测定仪对样品1（300mm×300mm×30mm两块）进行三次以上试验，修正后得出测定结果如下：

   测量样品2(1470mm×1470mm×50mm一块)厚度，平均值为0.0513m，根据GB/T 50176-93《民用建筑热工设计规范》的公式计算：

1、样品2热阻R：

R=厚度/λ

=0.0513/0.0293=1.751 m2•K/W

2、围护结构的传热阻R0：

R0=0.11+1.751+0.04=1.901 m2•K/W

3、传热系数值K：

K=1/R0=0.5260 W/m2•K

   以上K值是根据设计规范计算得出，作为标准理想状态下对传热系数设计要求的一种量化，可以把它作为验证检测结果准确性的参考值。

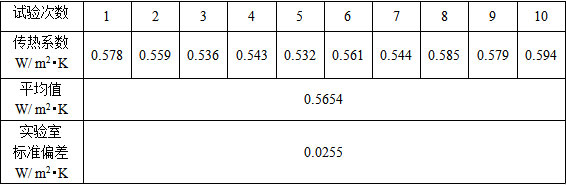

   最后使用传热系数测定系统对样品2进行三次以上的试验，试验结果如下：

   可认为0.5654W/m2•K为传热系数的观测值，则修正值为0.5260/0.5654=0.930，该稳态传热性质测定系统的修正系数为0.930。根据以上的实验室标准偏差、稳态传热性质测定系统的准确度等级和有证标准物质的不确定度，计算出该试验的扩展不确定度为Urel=0.029W/ m2•K（k = 3）。此方法也可应用于门窗保温性能测定系统即门窗传热系数的测定。

三、结论

Conclusion

   稳态热传递性质测定系统的使用已普遍应用于建筑墙体或构件等保温性能的测试，因此检验该系统是否处于正常使用状态是非常重要的。针对稳态热传递性质系统校准难度大、校准步骤复杂等问题，稳态热传递性质系统的期间核查将会得到更广泛的应用。

   本文提出了试验室期间核查和仪器修正的方法以及稳态热传递性质系统期间核查的具体应用实例，希望能对试验室仪器设备的期间核查提供参考，以提高系统测试结果的准确度。

参考文献

[1] 韦英亮,潘艳坤. 标准物质期间核查溯源性定值分析方法[J]. 化学分析计量,2012,21(5): 101–103.

[2] 王承忠. 理化检验设备和标准物质期间核查的方法及实例[J]. 理化检验:物理分册,2010,46(12): 775–782.

[3] 张馥生. 浅谈核查标准[J]. 国防技术基础，2008(4): 31–32.

[4] 姚洪奎. 数字示波器自动化测试软件系统设计与实现[D]. 电子科技大学硕士学位论文,2010.

[5] 董燕. 实验室如何开展检测/校准仪器设备期间核查[J]. 上海计量测试,2008.6(53).

作者简介：莫瑞仪 ，广东惠和工程检测有限公司副总工程师
